Smart Vision 물류 통합 관리 솔루션

스마트 비전은 CCTV를 활용한 물류 통합 관리 솔루션으로
고객의 다양한 니즈에 맞춘 최적의 영상 솔루션을 제공합니다.

ALIEN TECHNOLOGY ASIA Portfolio

제품 관리 시스템

고정형 바코드 리딩 카메라
고정형 바코드 리딩 카메라
고정형 바코드 리딩 카메라
고정형 바코드 리딩 카메라
고정형 바코드 리딩 카메라

TNS-9050IBC

TNS-9050IBC

TNS-9050IBC

TNS-9050IBC

TNS-9050IBC

솔루션 배경

물류 프로세스 내 발생 가능한 도난, 파손, 무적화물(바코드 미인식 등)로 인한 고객 클레임 대응 및
분쟁 조기 해소를 위해 바코드 시스템과 융합된 영상 기반 통합 관리 솔루션 필요

분실/도난

파손

바코드 미인식, 송장 탈락

Smart Vision 통합 물류 관리 솔루션 도입 장점

Smart Vision 통합 물류 관리 솔루션을 도입함으로써 관리자들은
다음과 같은 이점들을 얻을 수 있습니다.
물류 관리자

재고 관리 최적화

실시간으로 재고 상태를 파악하여
재고 수준을 최적화하고, 과잉 재고나
재고 부족 문제를 예방할 수 있습니다.

운영 효율성 향상

작업 흐름을 모니터링하여 병목 현상을
식별하고 개선할 수 있어, 전체적인
운영 효율성을 높일 수 있습니다.

비용 절감

도난 및 손실을 예방하고, 운영 효율성을
높임으로써 비용 절감을 실현할 수 있습니다.

안전 관리자

작업장 안전 강화

작업 현장의 안전사고를 실시간으로
감지하고 즉각 대처할 수 있어,
근로자의 안전을 보장할 수 있습니다.

비상 상황 대응

화재나 기타 비상 상황을 신속히 감지하고 대응하여 피해를 최소화할 수 있습니다.

규제 준수

안전 규제 준수 여부를 실시간으로
확인할 수 있어, 법적 문제를
예방할 수 있습니다.

운송 관리자

운송 상태 모니터링

운송 차량의 위치와 상태를
실시간으로 확인하여, 지연이나 경로 변경에
빠르게 대응할 수 있습니다.

운송 효율성 향상

최적의 경로를 선택하고 운송 시간을
단축할 수 있어, 운송 효율성을
높일 수 있습니다.

고객 서비스 향상

배송 지연이나 문제 발생 시 즉각 대처하여 고객 만족도를 높일 수 있습니다.

품질 관리자

품질 유지

온도, 습도 등 환경 조건을 실시간으로
모니터링하여, 품질이 중요한 상품의 상태를
유지할 수 있습니다.

문제 조기 발견

품질 문제를 조기에 발견하여
신속히 대응할 수 있어,
제품 손상을 최소화할 수 있습니다.

데이터 기반 개선

실시간 데이터를 분석하여
품질 관리 프로세스를
지속적으로 개선할 수 있습니다.

보안 관리자

도난 및 손실 방지

실시간 모니터링을 통해 도난 및 손실을
예방하고, 문제가 발생할 경우
즉시 대응할 수 있습니다.

보안 사고 대응

외부 침입이나 내부 보안 사고를
신속히 감지하고 대응하여
보안성을 강화할 수 있습니다.

위험 평가 및 관리

잠재적인 위험 요소를 실시간으로 평가하고
관리할 수 있어, 전체적인 보안 수준을
높일 수 있습니다.

IT 관리자

시스템 모니터링

CCTV 시스템의 상태를 실시간으로
모니터링하여, 문제 발생 시 즉각적으로
대응할 수 있습니다.

데이터 관리

실시간 데이터를 효율적으로 관리하고
분석하여, 운영 효율성을 높일 수 있습니다.

통합 시스템 구축

다른 물류 관리 시스템과의 통합을 통해,
전반적인 운영 효율성을 높일 수 있습니다.

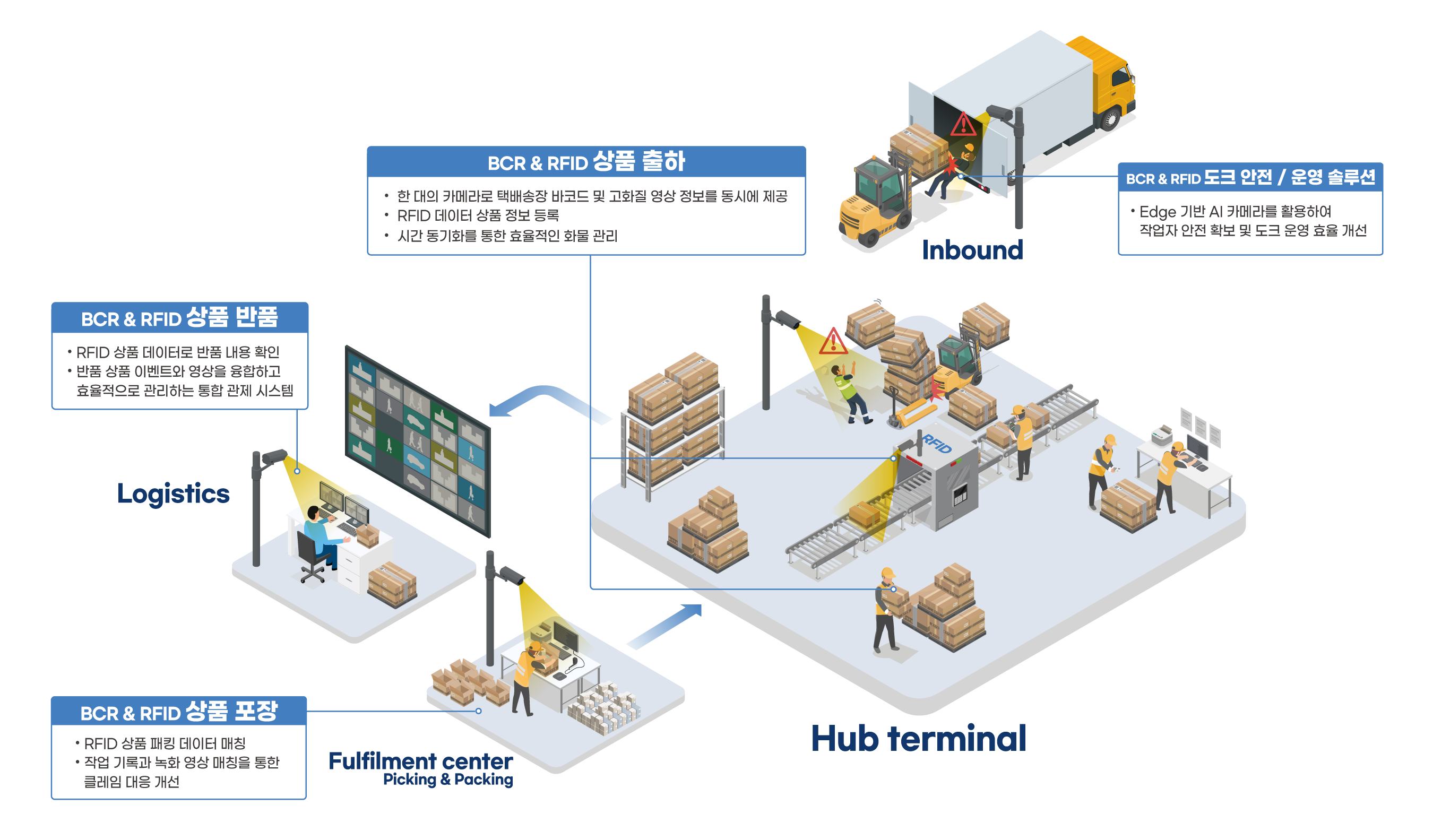

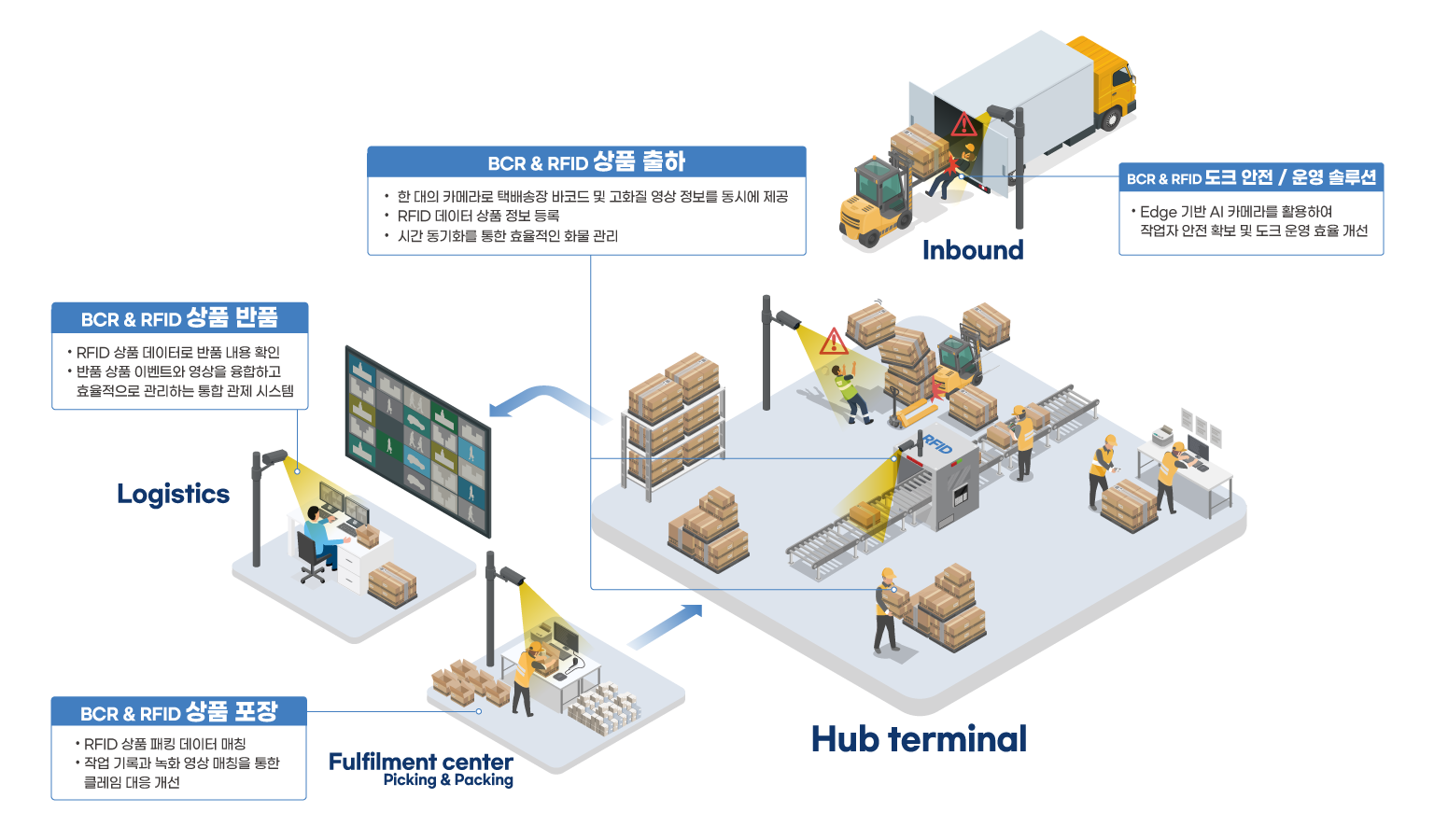

Smart Vision 구성도

ALIEN Logistics Total Solution은 바코드 데이터와 RFID 데이터를 기반으로 한 영상 분석 솔루션으로
물류센터의 상품 추적 및 고객 클레임, 안전 관리, 통합 관제에 최적화되어 있습니다.
BCR & RFID 상품 포장 BCR & RFID 상품 출하 BCR & RFID 상품 반품 BCR & RFID 도크 안전 / 운영 솔루션
CCTV 영상과 바코드 기반 물류 시스템의 연동, 고화질 영상과의 정확한 시간 동기화를 통해 화물의 상태와 이동 경로를 간편하고 효율적으로 확인 가능

라이브 모니터링

• 작업 중 스캔하는 바코드를 영상과 함께 실시간 조회 가능


녹화 영상 검색

• 바코드(송장번호)를 통해 간편한 검색이 가능

• 선택하면 해당 시점 영상이 바로 재생

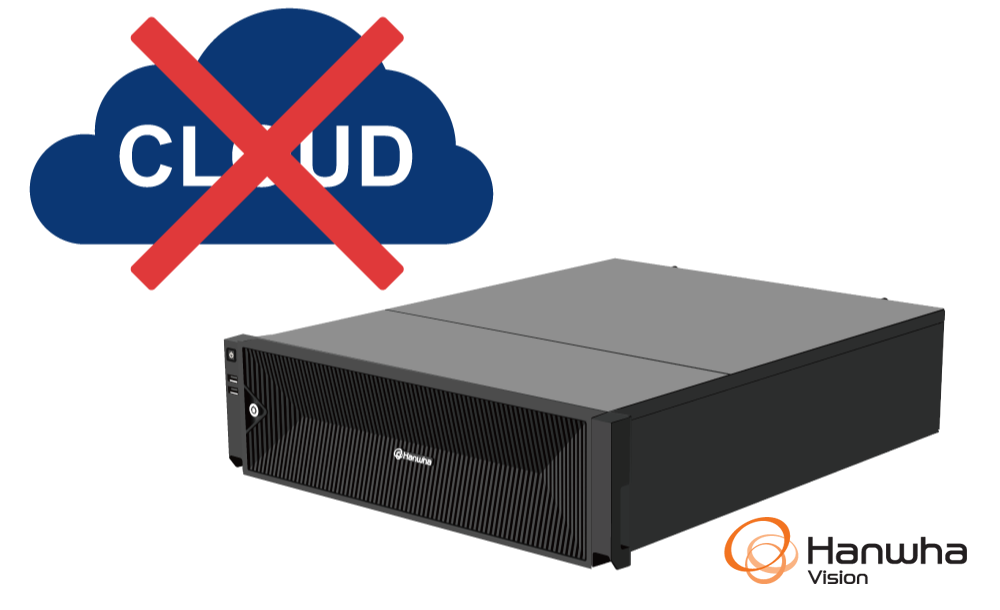

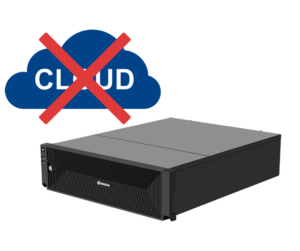

비용

초기 설치 비용 제외 고정비용 ZERO

실서버를 사용하여 클라우드 서버 이용시
매달 지불해야 하는 고정비용을 절약

비용

초기 설치 비용 제외 고정비용 ZERO

실서버를 사용하여 클라우드 서버 이용시
매달 지불해야 하는 고정비용을 절약

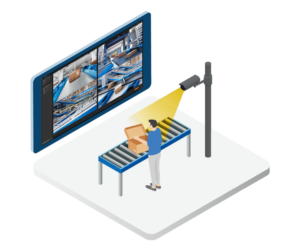

BCR (Barcode Reader) & CCTV

바코드 기반의 물류 운영 시스템과 CCTV 영상 솔루션의 통합 운영을 통해
정밀한 화물 관리와 함께 효율적인 영상 활용이 가능합니다.

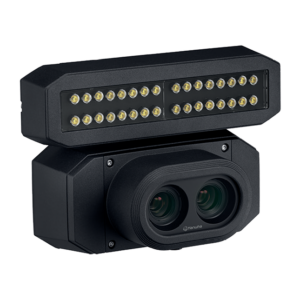

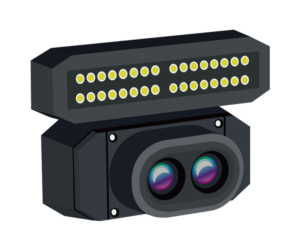

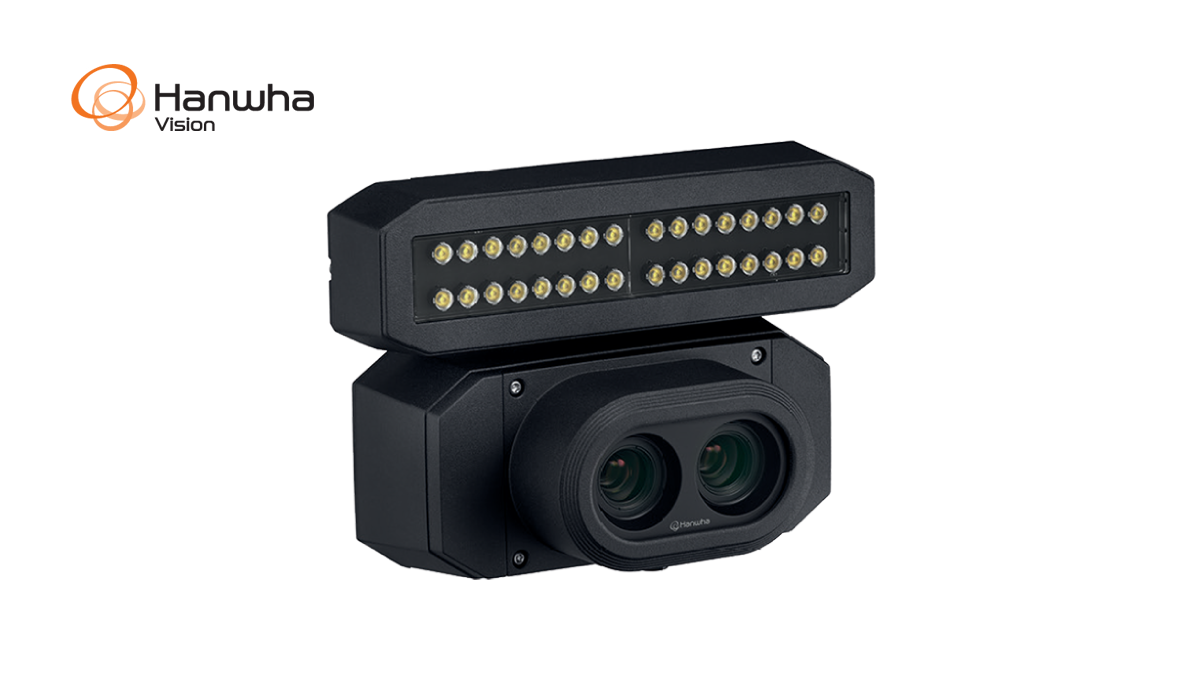

고정형 바코드 리딩 카메라 TNS-9050IBC

물류 자동화로 작업 신뢰성을 높이고, 오배송을 개선할 수 있습니다.
고속 이동하는 화물의 바코드를 인식하고 화물 처리량을 늘려
인력을 효율적으로 활용할 수 있습니다.
바코드 인식 기록과 작업 영상을 동시 저장하여 편리한 화물 추적과 관리가 가능합니다.
Specifications
이미지 센서
바코드 인식 : Global Shutter Mono 1" CMOS, 4K(4096x2160) Max 20fps
CCTV모니터링 : Global Shutter Color 1" CMOS, 4K (4096x2160) Max 20fps
렌즈
25mm 4K LENS(MONO/COLOR), C mount, 16mm/35mm/50mm 교환 가능
조명
분리형 LED 모듈 (White LED 32EA), 외장 LED 연결 가능
스트리밍
Mono: 4096x2160 @ 15/18/20fps
Color: 4096x2160 @ 15/18/20fps, 640x360 @ 15/18/20fps
지능형 분석 (WiseBCR)
Barcode recognition
- Barcode type: 1D Code, Code128 / Codabar / ITF(Interleaved 2 of 5)
전원
24VDC / Max 28.6W(LED On), Typical 13.7W(LED Off)
동작 온도
-40°C~+55°C
인증
IP67/IP66, IK10, NEMA 4X
EN 60068-2-6(Vibration), EN 60068-2-27(Shock)
FCC/CE/KS

고화질 영상 - 물류 정보 통합 기능

CCTV 영상과 바코드 기반 물류 시스템을 통합하여 전체 물류 흐름을 영상과 함께 추적하며,
분실 또는 파손과 같은 화물 사고를 예방하여 효율적인 화물 관리가 가능합니다.

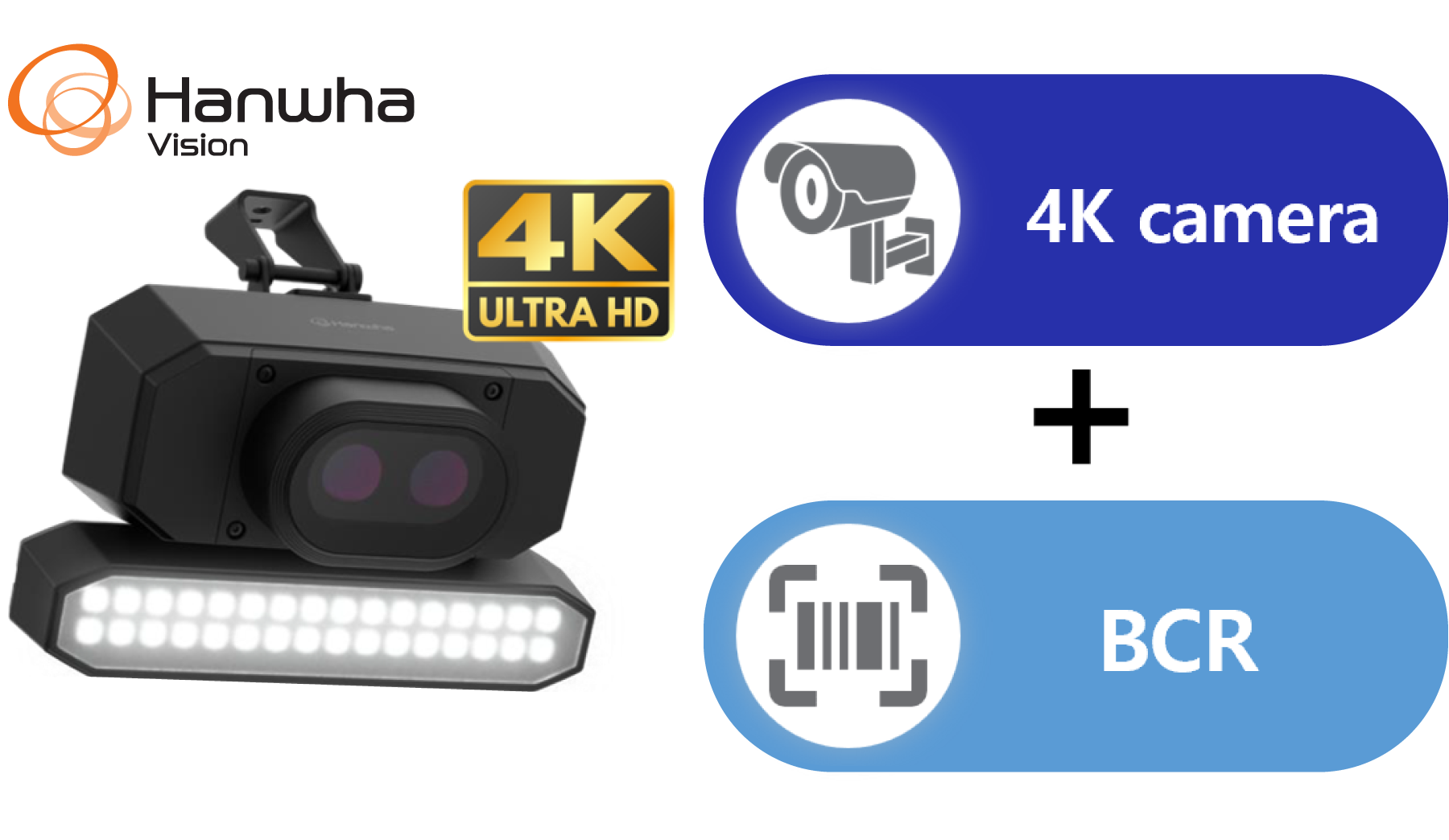

• 하나의 카메라에서 바코드를 인식하는 동시에 고화질 영상을 저장
• 고화질 영상과 정확한 시간 동기화를 통해 화물의 상태와 이동 경로를 확인

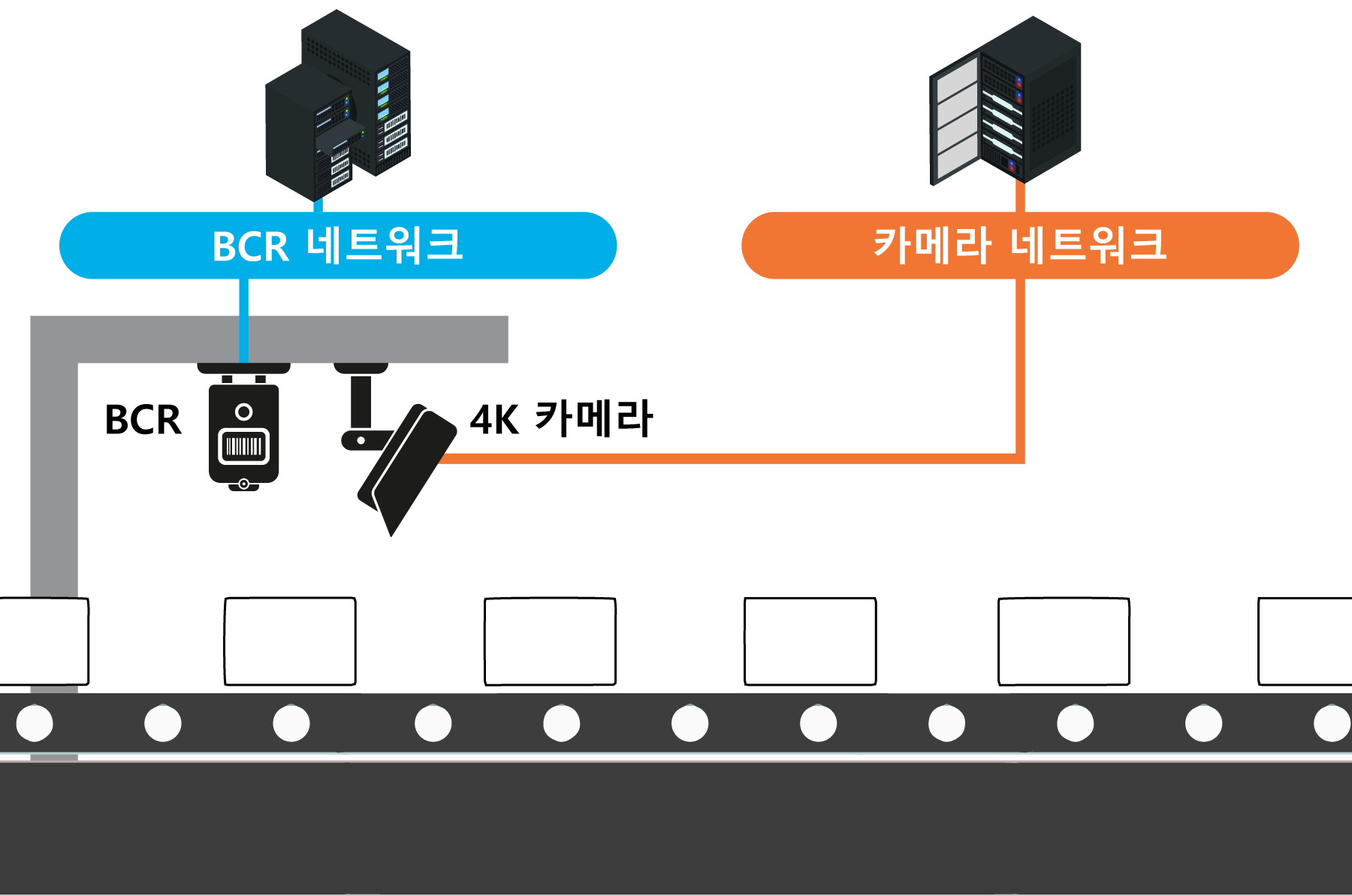

기존 사고 대응 방법

“기존 BCR 시스템은 비용이 많이 들어 물류 터미널 전체로
확장하는데 어려움이 있습니다.”
※기존 사고 대응 방법
[물류 시스템]
① 운송장(바코드) 검색
② 마지막 화물 위치, 시간 확인
[CCTV 시스템]
③ 화물 위치 – CCTV 채널 확인
④ 해당 시간대 영상 재생
⑤ 시간을 앞뒤로 이동하며 화물을 찾음

통합 SW(SSM Logistics) 대응방법

BCR 통합 카메라
※ 통합 SW(SSM Logistics) 대응 방법
: 송장검색, 영상 기반 사고 화물 추적 기능 제공
① 운송장(바코드) 검색
② 영상 재생
→ 프로세스 간소화 및 시간 절감
③ 서버간(영상,바코드) 시간 싱크를
주기적으로 맞출 필요가 없음.
