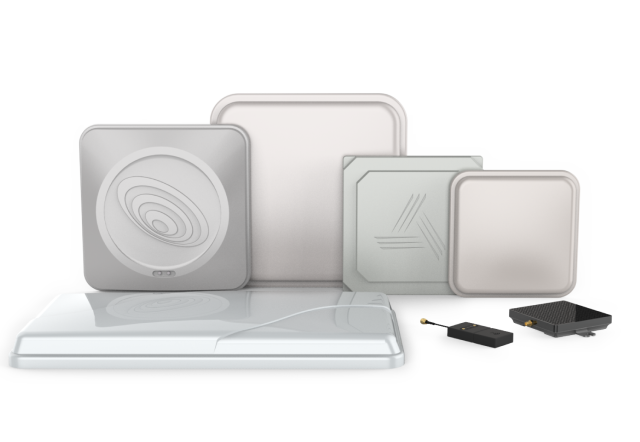

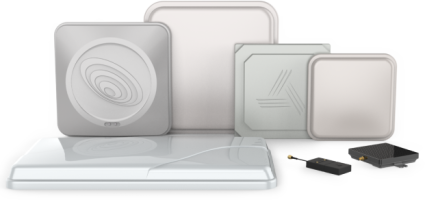

에일리언 RFID 안테나 소개
RFID_ANT

MT92

195PL

NF195-920

MACRO260-919

305PL

1212N

1212F

ANT-5025

ANT-8825

ANT-4085

MACRO100-919

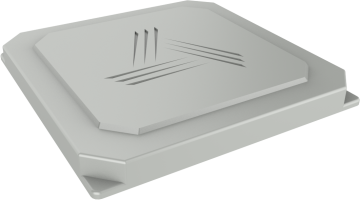

MT92

MT92는 Circular Type의 고성능 안테나로 902-928 MHz ISM(Industrial
Scientific Medical-band) 주파수 대역에 최적화된 다목적 안테나로서
다양한 목적으로 사용됩니다.
RFID-ANT.88
Specifications
Frequency
902 to 928 MHz
Polarization
Circular Type
Gain
6dBi Max
Dimension
213 x 213 mm
Weight
405g
Beam Width (-3dB) (Deg.)
70 nominal
Input Impedance
50ohm
Bracket Support
VESA Support
Connector Type
SMA-Female

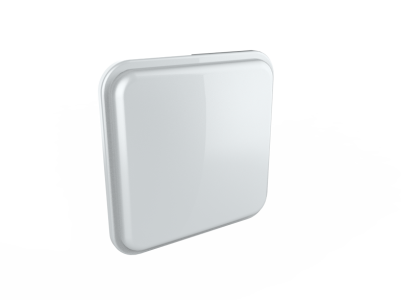

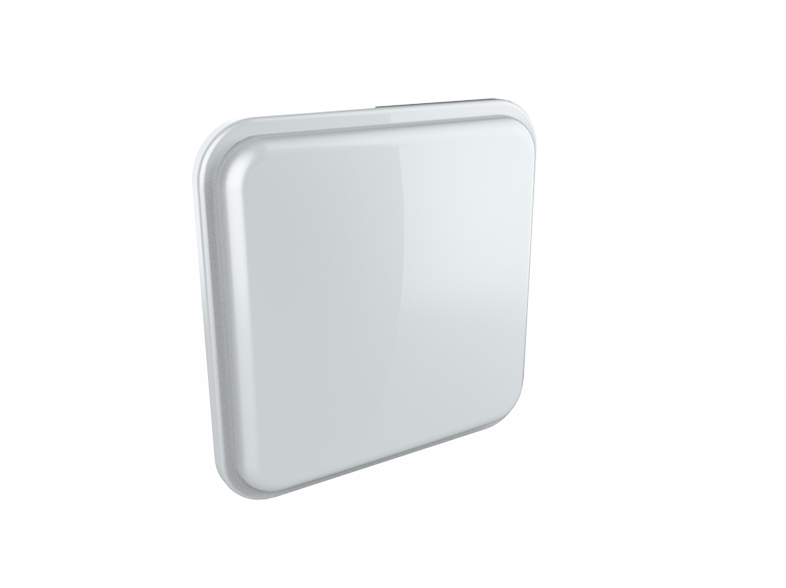

195PL

방수형 타입의 안테나로 전체 주파수 대역에서 최대 효율성 및 성능을 자랑하며
주차장, 창고, 지게차, 생산 라인, 컨테이너 야드, 수하물, 회전 목마, 파일 캐비닛,
스마트 선반 등에 널리 사용됩니다.
195PL
Specifications
Frequency
863 to 867 MHz
Dimension
195 x 195 x 20 mm
Band Width (MHz)
100 typ.
Beam Width (Deg.)
68 typ.
H-pol. (dBiL)
863.0MHz : 6.34 | 864.0MHz : 6.39 | 865.0MHz : 6.44 | 866.0MHz : 6.49 | 867.0MHz : 6.51
V-pol. (dBiL)
863.0MHz : 3.94 | 864.0MHz : 4.03 | 865.0MHz : 4.17 | 866.0MHz : 4.30 | 867.0MHz : 4.43
LHCP(dBic)
863.0MHz : 8.31 | 864.0MHz : 8.37 | 865.0MHz : 8.46 | 866.0MHz : 8.54 | 867.0MHz : 8.60

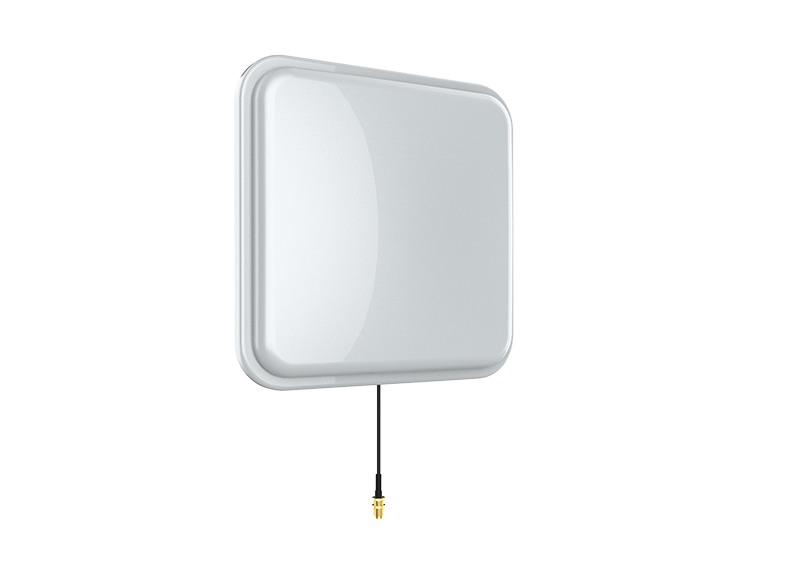

NF195-920

방수형 타입의 안테나로 전체 주파수 대역에서 최대 효율성 및 성능을 자랑하며
출입 통제, 물류 및 재고 관리, 도서관 관리, 주차 요금 관리, 이벤트 출입 관리,
의류 및 패션 등에 널리 사용됩니다.
Specifications
Frequency
920 MHz
Dimension
195 x 195 x 28 mm
Band Width (MHz)
10 typ.
Beam Width (Deg.)
76 typ.
VSWR (Ratio)
1.5 : 1 max.
Impedance (Ohms)
50
H-pol. (dBiL)
910.0MHz : -13.30 | 912.0MHz : -13.02 | 914.0MHz : -12.86 | 918.0MHz : -12.71 | 920.0MHz : -12.63

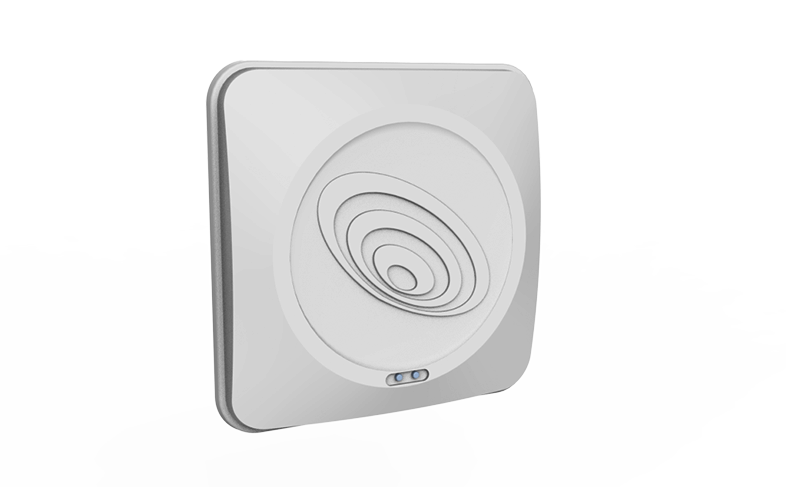

MACRO260-919

방수형 타입의 안테나로 MACRO 스마트 API를 이용한 간편한 시스템 통합,
호스트 시스템의 프로토콜 기능을 단순화하는 라이브러리, 향후 태그 소개 및
프로토콜 향상을 허용하는 직렬 포트를 통한 펌웨어 업그레이드를 지원하며
주차 관리, 차량 보안, 항목 관리, 자산 추적, 동물 추적 접근 통제 등
다양한 분야에 사용됩니다.
Specifications
Frequency
917 to 923 MHz
Dimension
260.4 x 260.4 x 40 mm
Band Width (-10dB) (MHz)
100 typ.
Beam Width (Deg.)
62 typ.
H-pol. (dBiL)
917.0MHz : 5.87 | 919.0MHz : 5.88 | 921.0MHz : 5.82 | 923.0MHz : 5.79
V-pol. (dBiL)
917.0MHz : 5.77 | 919.0MHz : 5.80 | 921.0MHz : 5.80 | 923.0MHz : 5.75
RHCP(dBic)
917.0MHz : 8.81 | 919.0MHz : 8.84 | 921.0MHz : 8.79 | 923.0MHz : 8.76

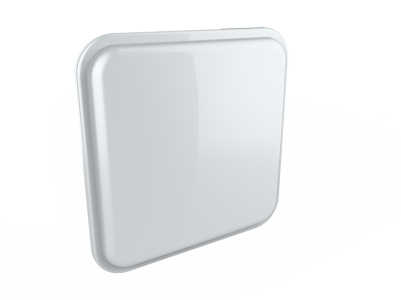

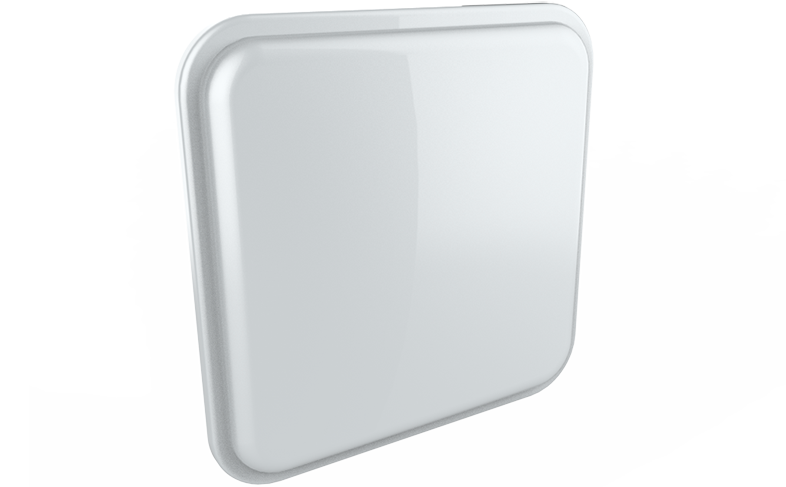

305PL

주변 TAG 오인식 방지를 위한 협각 안테나로 전체 주파수 대역에서 최대 효율성 및
성능을 자랑하며 주차장, 창고, 지게차, 생산 라인, 컨테이너 야드, 수하물, 회전 목마,
파일 캐비닛, 스마트 선반 등에 널리 사용됩니다.
305PL
Specifications
Frequency
920 to 928 MHz
Dimension
305 x 305 x 28 mm
Band Width (MHz)
100 typ.
Beam Width (Deg.)
61 typ.
H-pol. (dBiL)
902.0MHz : 4.93 | 908.0MHz : 5.39 | 916.0MHz : 6.39 | 922.0MHz : 6.85 | 928.0MHz : 6.68
V-pol. (dBiL)
902.0MHz : 7.59 | 908.0MHz : 7.11 | 916.0MHz : 7.03 | 922.0MHz : 6.86 | 928.0MHz : 6.54
LHCP(dBic)
902.0MHz : 9.46 | 908.0MHz : 9.33 | 916.0MHz : 9.72 | 922.0MHz : 9.83 | 928.0MHz : 9.56

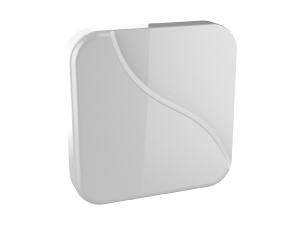

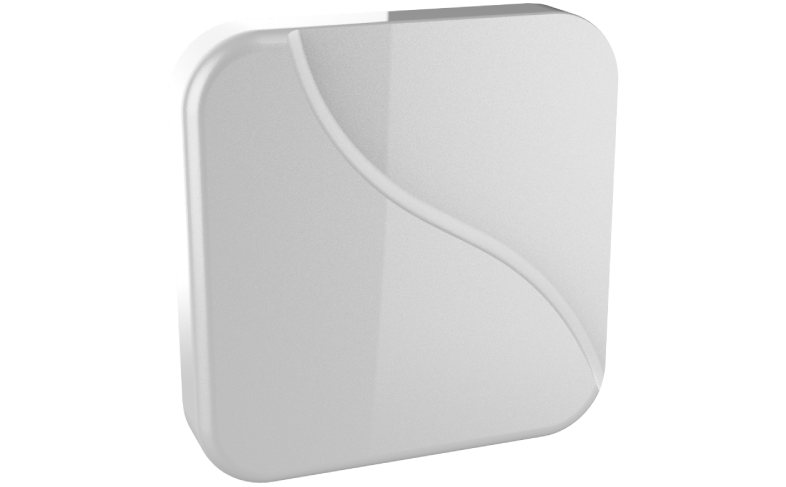

1212N

ANT-1212N은 규격 120 x 120 mm의 소형 사이즈에
우수한 성능을 가진 RFID 안테나입니다.
Specifications
Frequency
920 MHz
Polarization
Circular Type
Gain
-10.68 dBi Max
Dimension
120 x 120 mm
Band Width
98 Deg.
Input Impedance
50 Ohms
VSWR
1.5 : 1 Ratio
Connector Type
SMA-Female

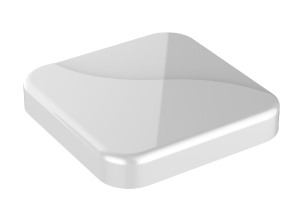

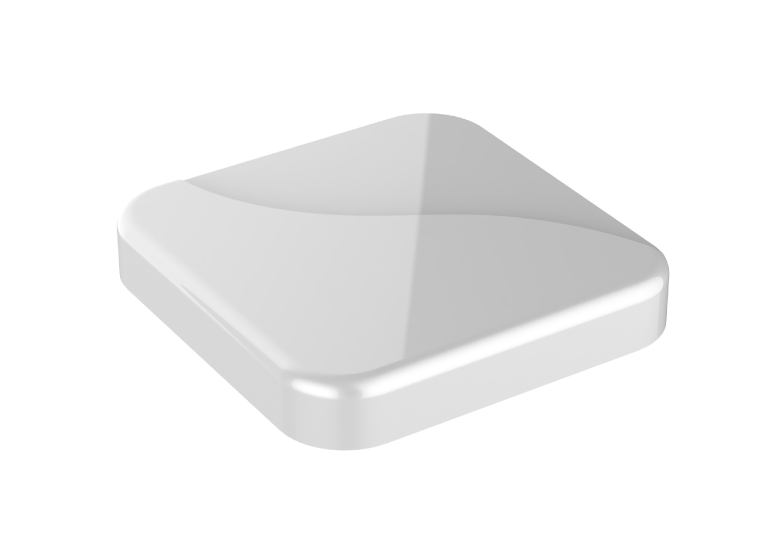

1212F

ANT-1212F는 규격 120 x 120 mm의 소형 사이즈에
우수한 성능을 가진 RFID 안테나입니다.
Specifications
Frequency
920 MHz
Polarization
RHCP
Gain
2.16 dBi Max
Dimension
120 x 120 x 20 mm
Beam Width
111 Deg.
Input Impedance
50 Ohms
VSWR
1.5 : 1 Ratio
Band Width
7 MHz

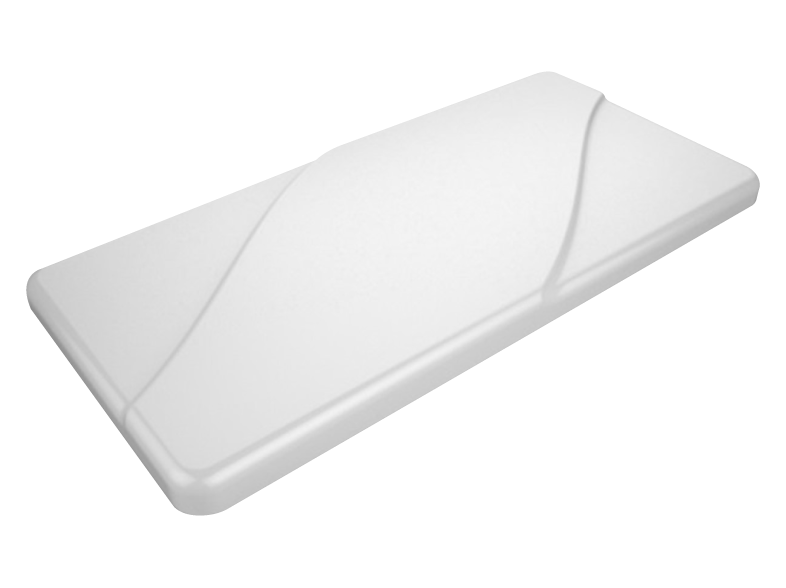

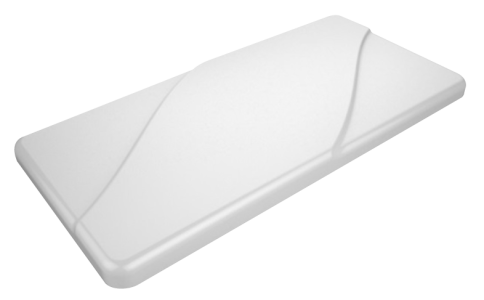

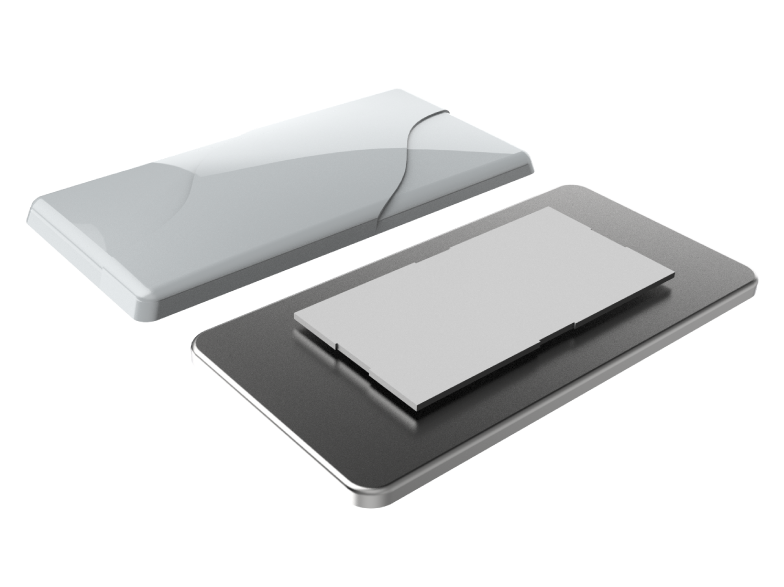

ANT-5025

ANT-5025는 다중 인식이 뛰어난 안테나로 전체 주파수 대역에서 최대 효율성 및
성능을 자랑하며 의류 컨베이어에 최적화된 안테나입니다.
ANT-5025
Specifications
Frequency
920 MHz
Polarization
RHCP
Dimension
490 x 230 x 25 mm
Band Width (MHz)
100 typ.
Beam Width (Deg.)
Horizontal : 30, Vertical : 60 typ.
Input Impedance
50ohm
VSWR
1.5 : 1 max.

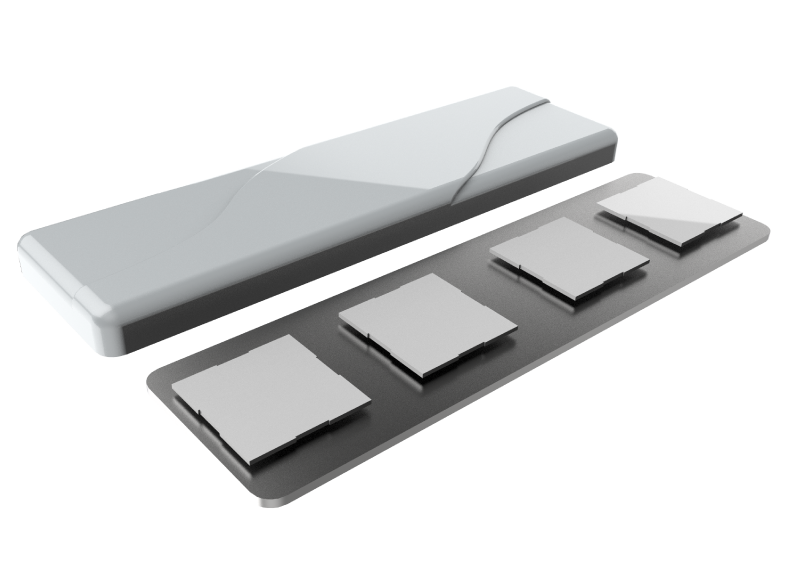

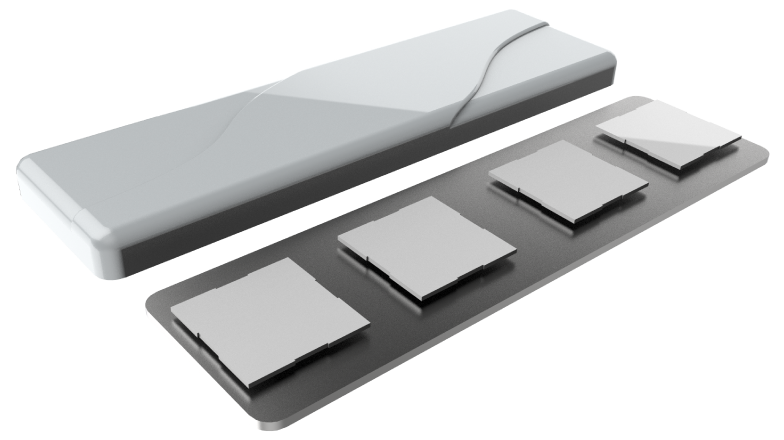

ANT-8825

ANT-8825는 다중 인식이 뛰어난 안테나가 4대 내장되어 있으며
전체 주파수 대역에서 최대 효율성 및 성능을 자랑하며
의류 컨베이어와 세탁 클린도어에 최적화된 안테나입니다.
Specifications
Frequency
920 MHz
Polarization
RHCP
Dimension
880x 230 x 32 mm
Band Width (MHz)
100 typ.
Beam Width (Deg.)
Horizontal : 15, Vertical : 60 typ.
Input Impedance
50ohm
VSWR
1.5 : 1 max.

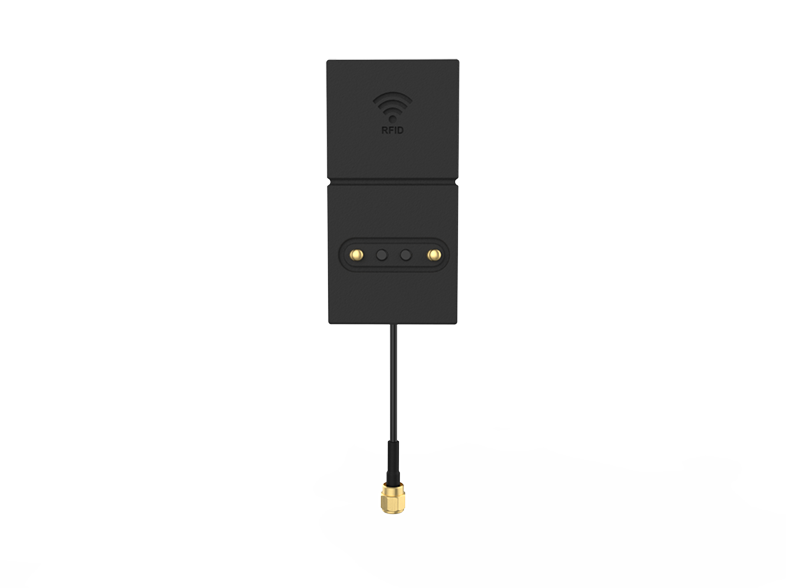

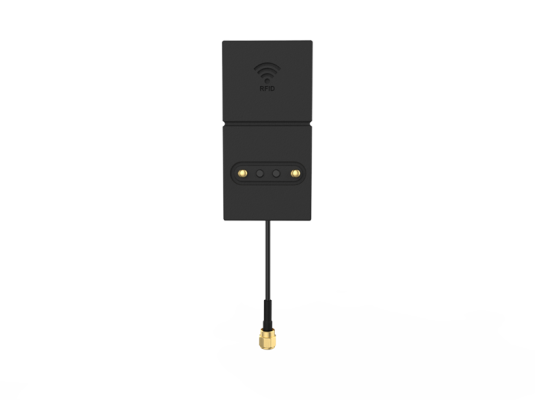

ANT-4085

ANT-4085는 규격 40 X 85 X 13 mm의 작은 사이즈에 우수한 성능을 가진
소형 안테나입니다.
ANT-4085
Specifications
Frequency
913 to 919 MHz
Polarization
Circular Type
Gain
-3dBi Max
Dimension
40 x 85 x 13 mm
Band Width (-10dB) (MHz)
4 min.
Input Impedance
50ohm
VSWR
2 : 1 max.
Connector Type
SMA-Female

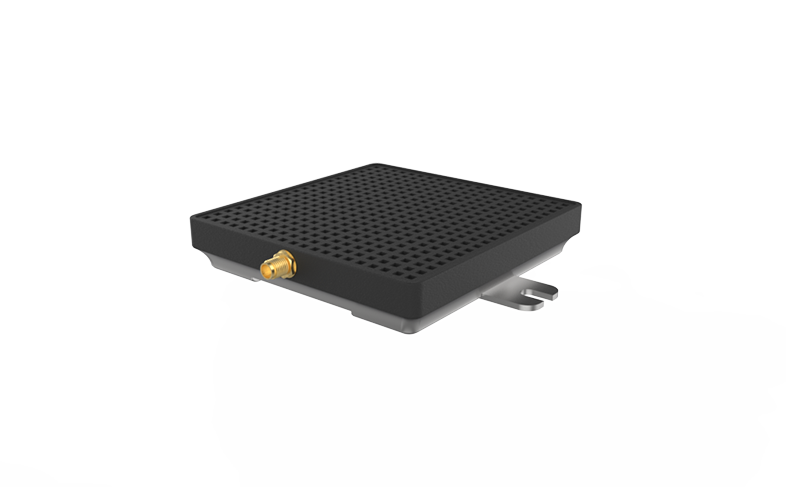

MACRO100-919

근거리 인식에 최적화된 안테나로 최고의 인식 성능과 인식 범위를 자랑하며,
산업현장과 야외 설치를 위해 IP65 방진/방수를 지원하며 주차 관리, 차량 보안,
항목 관리, 자산 추적, 동물 추적 접근 통제 등 다양한 분야에 사용됩니다.
Specifications
Frequency
917 to 923 MHz
Dimension
100(128) x 100 x 20(75) mm
Band Width (-10dB) (MHz)
18 typ.
Beam Width (Deg.)
90 typ.
H-pol. (dBiL)
917.0MHz : 2.19 | 919.0MHz : 2.06 | 921.0MHz : 2.27 | 923.0MHz : 2.65
V-pol. (dBiL)
917.0MHz : -0.79 | 919.0MHz : -0.78 | 921.0MHz : -0.88 | 923.0MHz : -1.25
RHCP(dBic)
917.0MHz : 3.76 | 919.0MHz : 3.68 | 921.0MHz : 3.56 | 923.0MHz : 3.40
