Smart Vision System
스마트 비전 시스템 소개
바코드 기록과 작업영상을
동시 저장
고정비용 걱정 끝 한 번의 설치로
평생 무료
빠르고 정확한
고품질 영상 검색
BENEFITS
도입 장점
실시간 데이터·영상 융합으로 효율·안전·품질을 동시 개선.
물류 관리자
- 재고 관리 최적화
- 운영 병목 식별/개선
- 비용 절감
안전 관리자
- 작업장 안전 강화
- 비상 대응 신속화
- 규제 준수 확인
운송 관리자
- 운송 상태 모니터링
- 경로/시간 최적화
- 고객 서비스 향상
품질 관리자
- 온·습도 등 환경 모니터링
- 문제 조기 발견
- 데이터 기반 개선
보안 관리자
- 도난/손실 방지
- 사고 감지·대응
- 위험 평가/관리
IT 관리자
- CCTV 상태 모니터링
- 데이터 관리/분석
- 타 시스템 통합
ARCHITECTURE
Smart Vision 구성도
패키징 · 출하 · 반품 · 도크 안전 — 실시간 데이터/영상 융합
- BCR & RFID 상품 포장

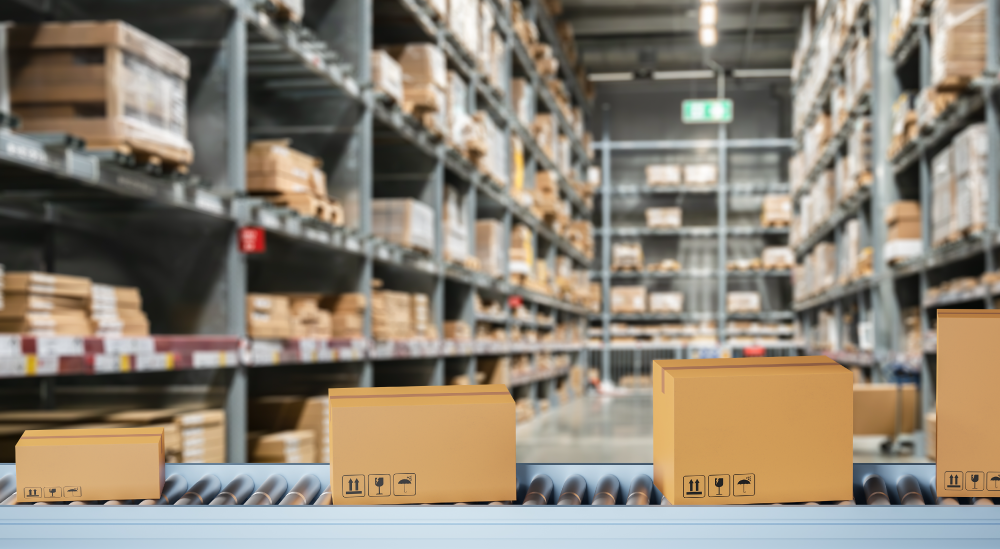

- BCR & RFID 상품 출하
- BCR & RFID 상품 반품
- BCR & RFID 도크 안전 / 운영 솔루션
솔루션 구성
상품 포장/출하/반품 라인 대응
라이브 모니터링
작업 중 스캔하는 바코드를 영상과 함께
실시간 조회 가능

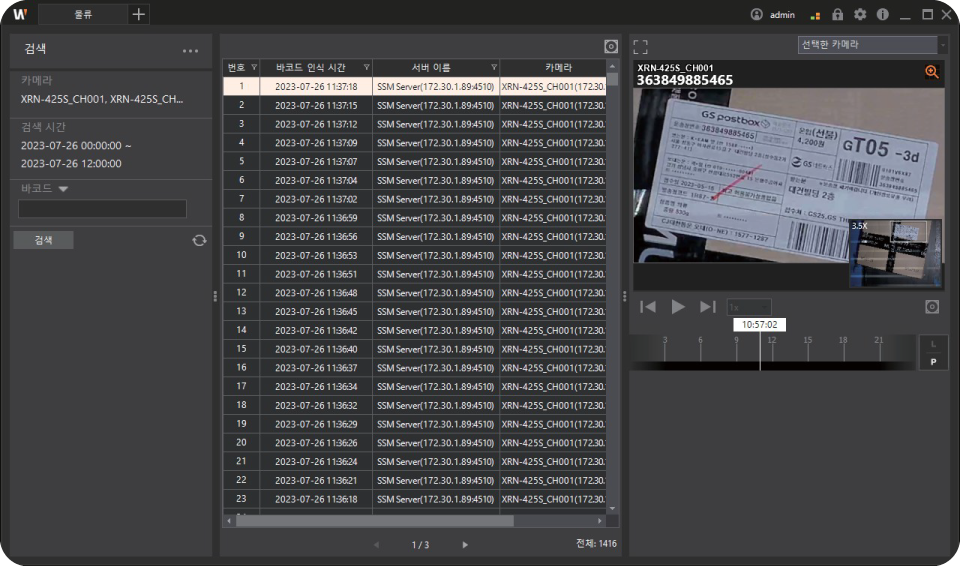

녹화 영상 검색
바코드(송장번호)를 통해 간편한 검색이 가능
선택하면 해당 시점 영상이 바로 재생
Smart Vision
BCR (Barcode Reader) & CCTV
바코드 기반 물류 운영과 CCTV 영상 솔루션을 통합하여 정밀한 화물 관리와 효율적 영상 활용이 가능합니다.
Smart Vision • BCR

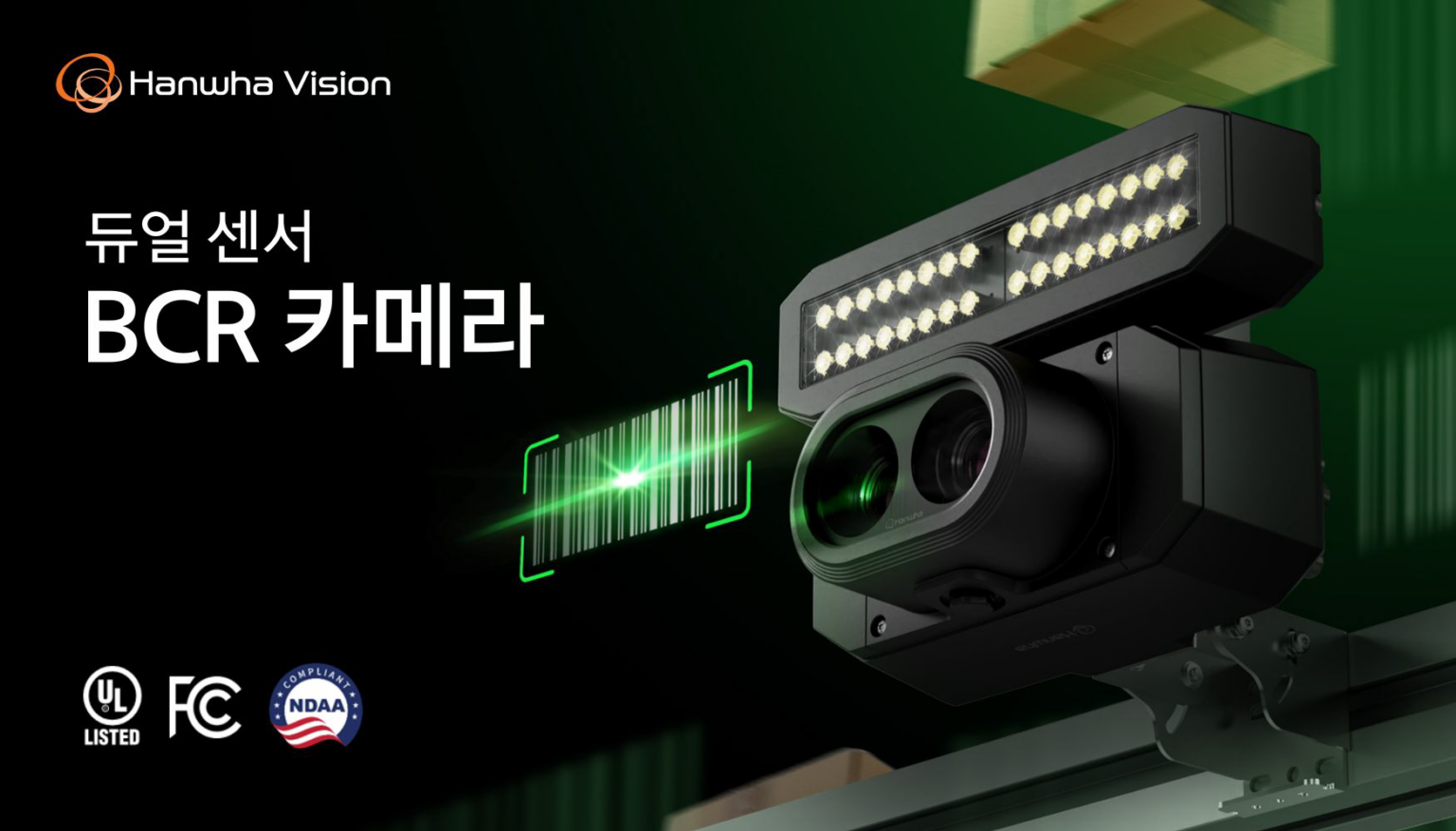

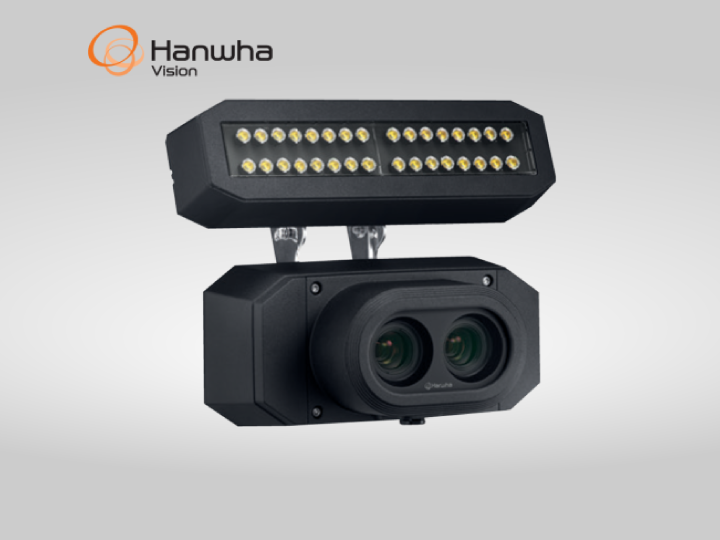

고정형 바코드 리딩 카메라 TNS-9050IBC
모노/컬러 4K 글로벌 셔터 1″ CMOS 듀얼 센서로 바코드 판독과 비디오 모니터링을 동시 처리하고
AI 기반 바코드 위치 검색으로 고속 컨베이어(초당 2 m)에서도 안정적으로 추적합니다.
25 mm C-mount 고정 렌즈와 화이트 LED(32EA) 모듈, 1D/2D 다종 바코드 지원, IP66/67·IK10 등급
M12 8핀 이더넷 및 24VDC 전원으로 물류창고·공장 환경에 적합합니다.
| Specifications | |
|---|---|
이미지 센서 |
바코드 인식(모노) : Global Shutter Mono 1" CMOS, 4K (4096×2160) Max 20 fps CCTV 모니터링(컬러) : Global Shutter Color 1" CMOS, 4K (4096×2160) Max 20 fps |
렌즈 |
25 mm 4K Lens (Mono/Color), C-mount, 16 mm / 35 mm / 50 mm 교환 가능
|
조명 |
분리형 LED 모듈 (White LED 32EA), 외장 LED 연결 가능 |
스트리밍 |
Mono : 4096×2160 @ 15 / 18 / 20 fps Color : 4096×2160 @ 15 / 18 / 20 fps, 640×360 @ 15 / 18 / 20 fps |
지능형 분석 (WiseBCR) |
Barcode recognition - 지원 바코드 : 1D Code, Code128 / Codabar / ITF (Interleaved 2 of 5) |
전원 |
24 VDC / 최대 28.6 W (LED On), 일반 13.7 W (LED Off)
|
동작 온도 |
−40 °C ~ +55 °C |
인증 |
IP67 / IP66, IK10, NEMA 4X EN 60068-2-6 (Vibration), EN 60068-2-27 (Shock) FCC / CE / KS |
SMART VISION
고화질 영상 · 물류 정보 통합 기능
CCTV 영상과 바코드 기반 물류 시스템을 통합하여 전체 물류 흐름을 영상과 함께 추적하며, 분실 또는 파손과 같은 화물 사고를 예방하여 효율적인 화물 관리가 가능합니다.
- 하나의 카메라에서 바코드를 인식하는 동시에 고화질 영상을 저장
- 고화질 영상과 정확한 시간 동기화를 통해 화물의 상태와 이동 경로를 확인

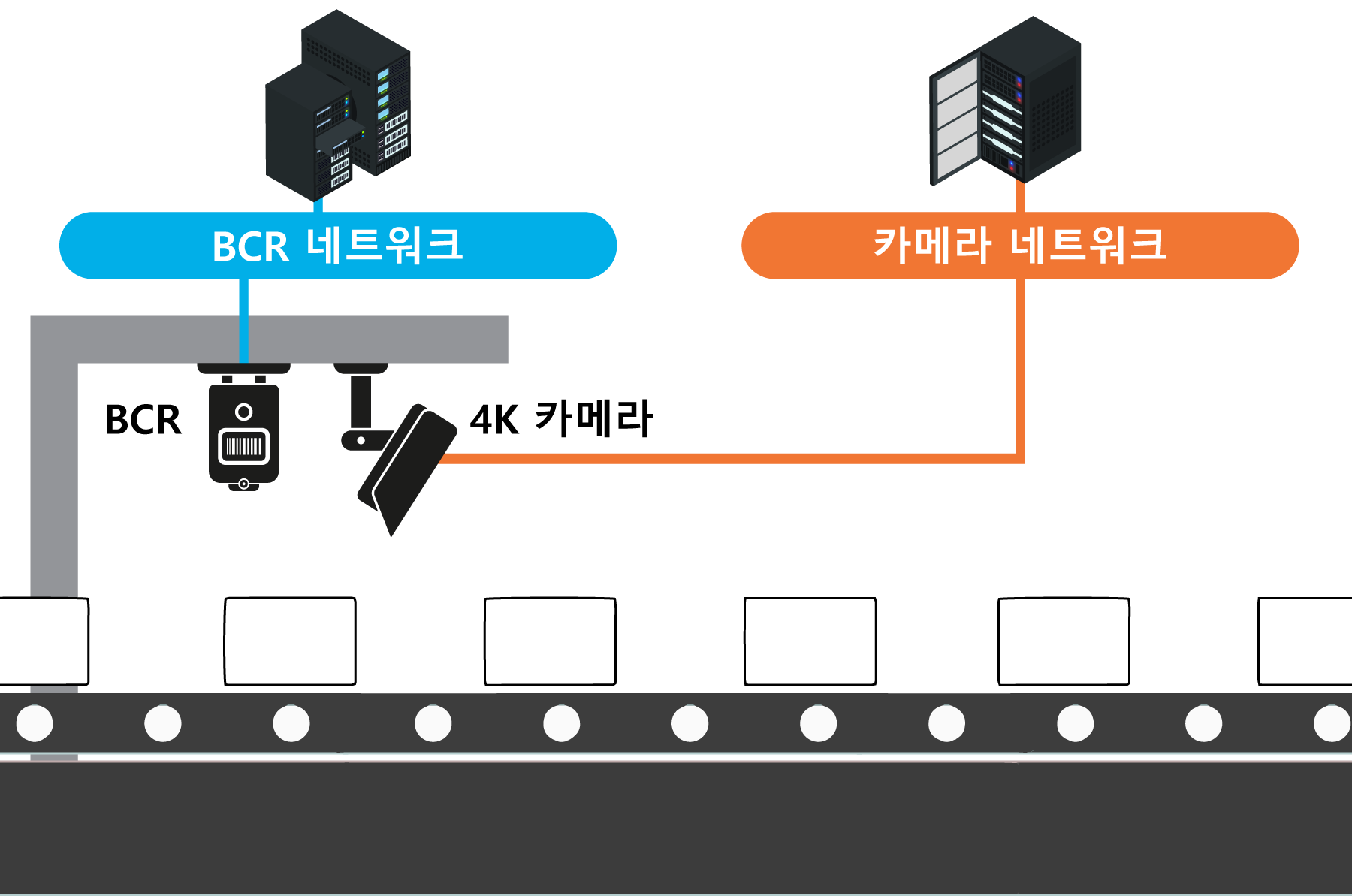

기존 사고 대응 방법
"기존 BCR 시스템은 비용이 많이 들어 물류 터미널 전체로
확장하는데 어려움이 있습니다."
※기존 사고 대응 방법
[물류 시스템]
① 운송장(바코드) 검색
② 마지막 화물 위치, 시간 확인
[CCTV 시스템]
③ 화물 위치 – CCTV 채널 확인
④ 해당 시간대 영상 재생
⑤ 시간을 앞뒤로 이동하며 화물을 찾음
녹화 영상 검색

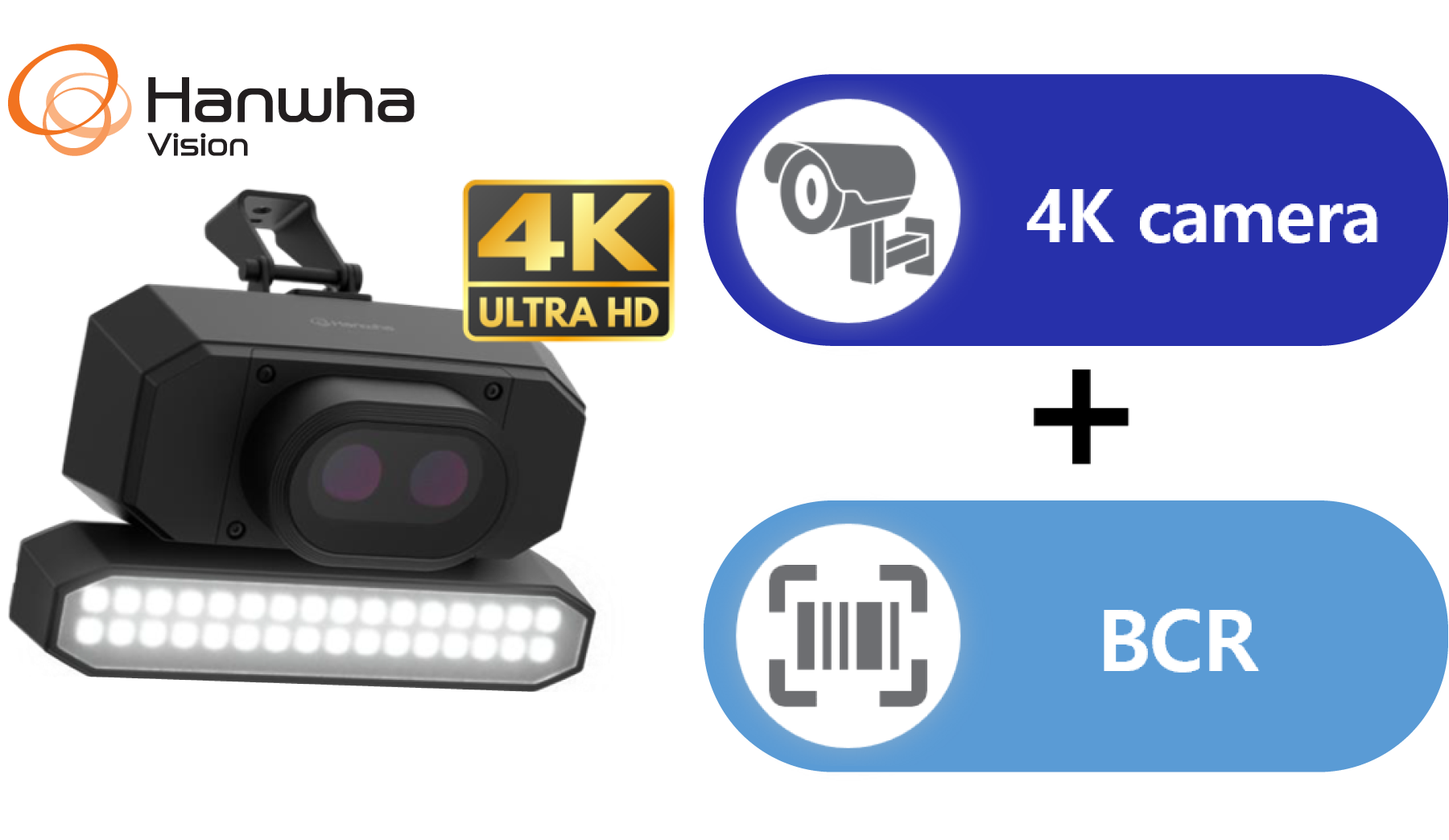

BCR 통합 카메라
※ 통합 SW(SSM Logistics) 대응 방법
: 송장검색, 영상 기반 사고 화물 추적 기능 제공
① 운송장(바코드) 검색
② 영상 재생
→ 프로세스 간소화 및 시간 절감
③ 서버간(영상,바코드) 시간 싱크를
주기적으로 맞출 필요가 없음.
